近年來，國家大力發展科技，不斷加強基礎研發投入，科技水平已由跟跑向并跑轉變，我國精密儀器產業在不斷進步。一個產業的發展離不開安全的生產環境，精密儀器實驗室的設計裝修要求有哪些呢？CEIDI西遞有話說。

精密儀器測量潔凈車間實驗室建設要求達到空氣凈化、恒溫恒濕的基本要求。精密儀器室內配備了很多精密儀器，所以進行實驗室設計時要讓精密儀器室遠離灰塵、煙霧、噪音和震動源。隨著現代工業的發展，對實驗、研究和生產的環境要求越來越高，空氣調節技術的內容也隨之逐步擴大。現代空調技術不僅包含空氣的溫度、濕度和速度的概念，而且還包含了調節其潔凈度、壓力以至成分、氣味的概念，以適應現代化的科學實驗和生產活動對空氣潔凈度的要求。



一、精密儀器測量潔凈車間實驗室裝修設計的裝修規范

1. 精密儀器室的設計要做到8“防”，分別是防火、防震、防潮、防塵、防磁、防噪、防腐、防有害氣體。此外，室內溫度要控制在15℃~30℃，條件允許的話能控制在18℃~25℃，室內濕度要控制在60%~70%為宜。

2. 精密儀器室的地面以水磨石地面或防靜電地面為宜，不建議使用地毯，不僅易積灰，還易產生靜電。供電電壓要穩定，通常允許電壓有±10%的浮動。如有必要，可配備穩壓電源等附屬設備。此外，為了保證供電不間斷，必須采用雙電源供電，并配備專用地線，且接地極電阻小于4Ω。

3. 由于氣相色譜室及原子吸收分析室要使用高壓鋼瓶，所以在實驗室設計時能設計在靠近鋼瓶室的位置。實驗臺與墻面要有0.5米的間距，以便操作與維修。此外，要在原子吸收儀器上方設局部排氣罩。

4. 如果儀器由微型計算機或微機控制，那么必須注意對供電電壓和頻率。為了避免電壓瞬變、瞬時停電、電壓不足等現象，可以根據需求選用不間斷電源（UPS）。

5. 進行精密儀器室設計的同時，也要做好相關配套化學處理室的設計工作，因為這在保護儀器和加強管理上是非常必要的。



二、精密儀器測量潔凈車間實驗室裝修設計的通風設計

潔凈室和一般空調房間不同，其送風量不是由系統的冷熱負荷來計算的，因為這樣計算的風量遠小于由凈化要求按換氣次數或房間截面風速計算得到的風量，因此，對凈化空調系統，一般先按凈化要求的換氣次數或截面風速來計算送風量而不管其冷熱負荷如何。

1. 亂流潔凈室送風量

亂流潔凈室送風量的理論計算（其中nv—潔凈室換氣次數，次/h；V—潔凈室凈體積，m3；G—單位容積發塵量，粒/（m3.min）；N—亂流潔凈室穩定含塵濃度，粒/L；S—回風量與送風量之比；ηh—回風通路上過濾器的總效率；ηx—新風通路上過濾器的總效率）如下：

關于精密儀器測量潔凈車間實驗室裝修設計的通風設計，CEIDI西遞凈化的建議換氣次數為：1 000級nv≮50；10 000級nv≮25；100 000級nv≮15

 2. 單向流潔凈室送風量

單向流潔凈室送風量以房間截面平均風速為準來計算：Q2=3600u F（3）。其中F—垂直于氣流的房間截面積，m2；υ—截面平均風速，m/s。

3. 系統新風量

《潔凈廠房設計規范》GB50073-2001中規定：潔凈室內的新鮮空氣量應取下列二項中的最大值：補償室內排風量和保持室內正壓所需的新鮮空氣量之和；保證供給潔凈室內的新鮮空氣量應不小于40m3/（h.人）。

三、CEIDI西遞精密儀器測量潔凈車間實驗室建設案例

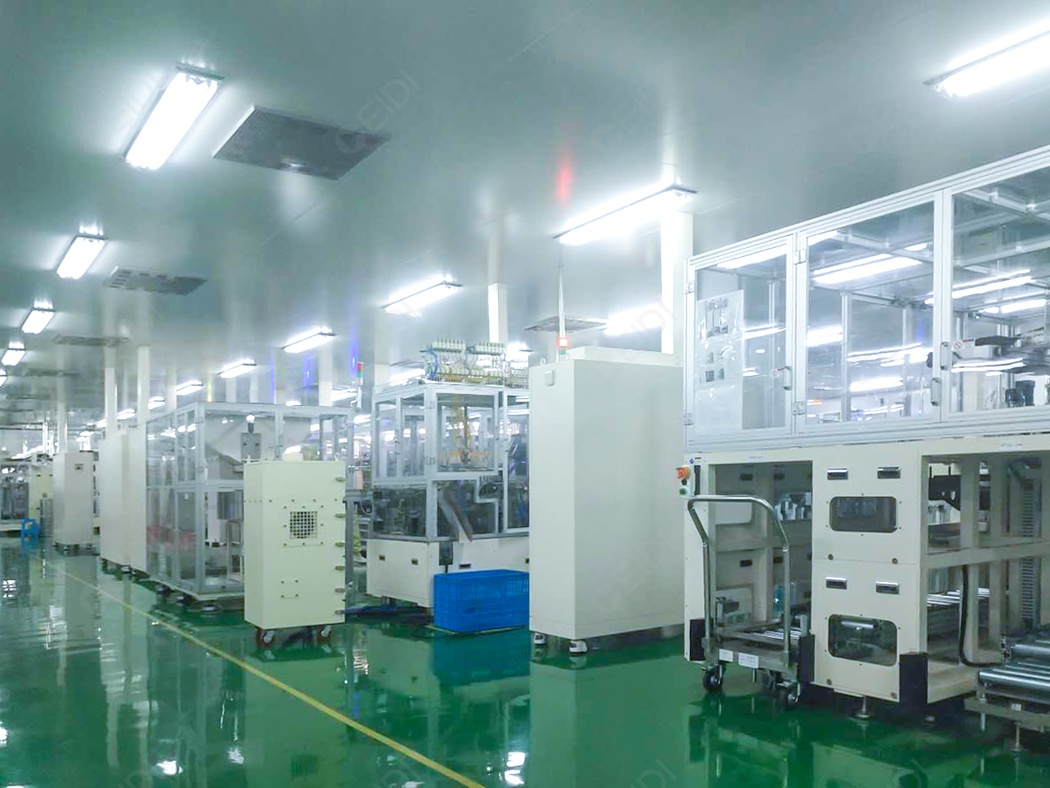

CEIDI西遞，專業提供千級至三十萬級標準潔凈工程的設計、施工安裝一站式服務，以高質量的工程建設和服務品質，承建了國內數百家企業的凈化室車間、無塵廠房、潔凈實驗室工程。擁有國家設計與施工二級資質、凈化工程設計與施工一級資質環保一級資質、機電安裝三級資質、鋼結構三級資質、環保三級資質。西遞過往精密儀器測量潔凈車間實驗室建設案例如——寧波德朗能電池潔凈車間裝修工程。

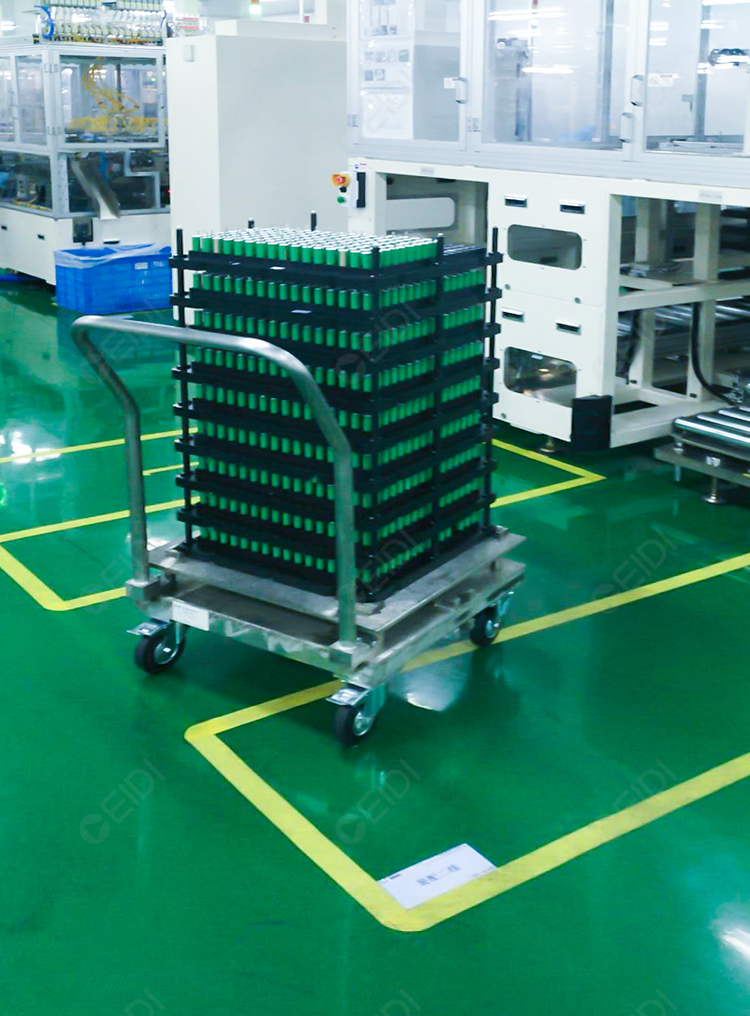

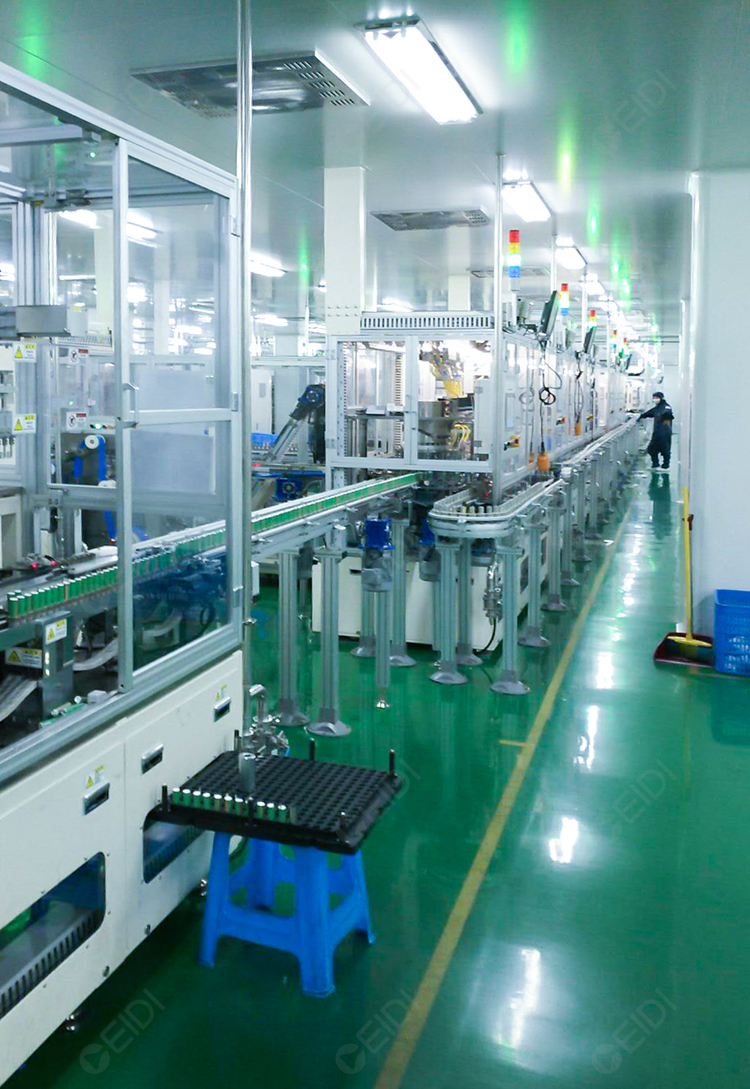

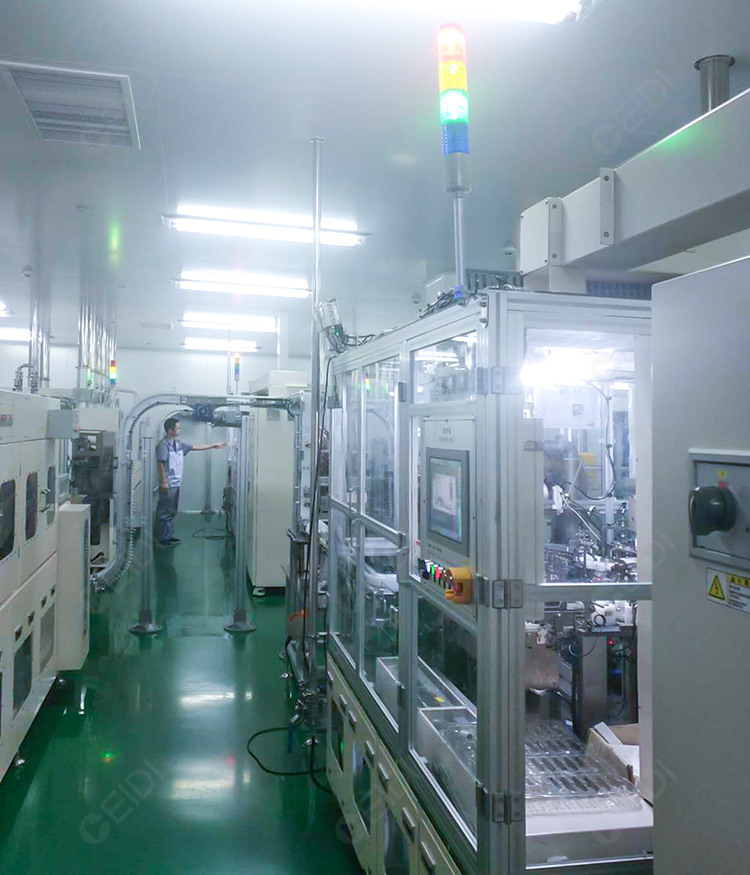

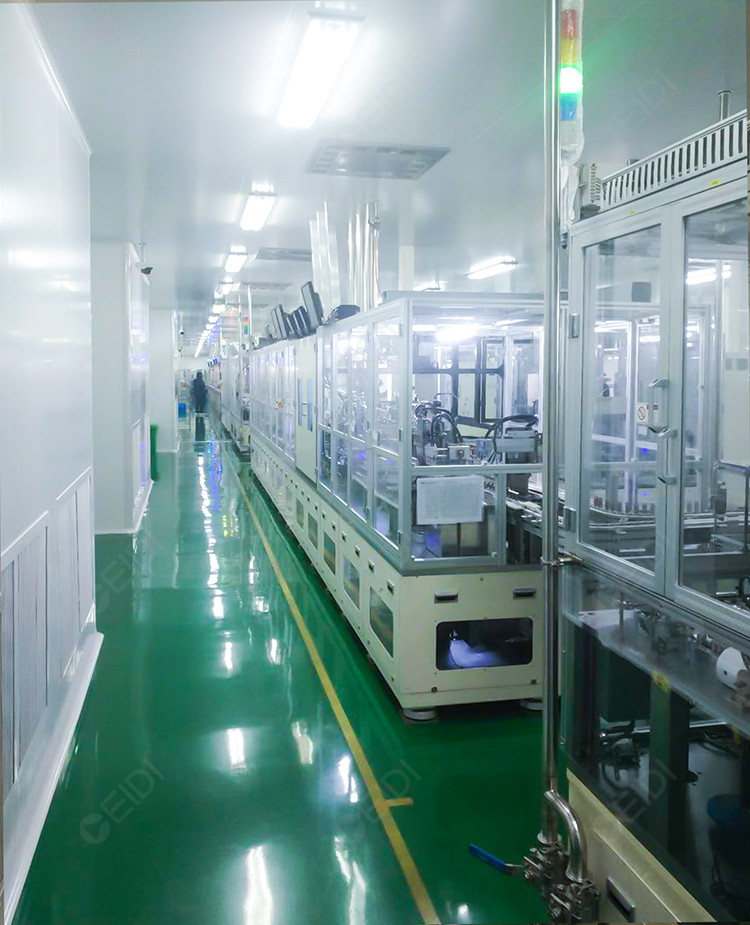

2019年3月5日，CEIDI西遞與寧波德朗能鋰電池科技有限公司合作建設的寧波德朗能鋰電池潔凈車間裝修工程正式開工。德朗能于2001年10月在上海奉賢區成立，并先后于上海、深圳、張家港、寧波、天津設立生產基地和銷售中心。產業以電芯制造為主，并逐步向中下游系統集成業務延伸，現已經成為國內知名綠色能源解決方案供應商，產業涵蓋動力鋰離子電池、電池控制系統、民用電池及相關產品的研發、設計、生產、銷售及服務。注：案例圖片僅供西遞內部使用，禁止盜圖。
